温湿度FL-WS-485型变送器
价格:
0.00
销量:0
评论:0
规格: 定制
品牌: 菲勒
型号: FL-WS-485
产品详情
产品评论(0)

1. 产品介绍

1.1产品概述

该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所,传感器内输入电源,测温单元,信号输出三部分完全隔离。安全可靠,外观美观,安装方便。

1.2功能特点

采用瑞士进口的测量单元,测量精准。采用专用的485电路,通信稳定。10~30V宽电压范围供电,规格齐全,安装方便。

1.3主要技术指标

   供电电源:10~30V DC 湿度测量范围:0~100% RH

   温度测量范围:-40℃~80℃(可定制) 湿度精度:±3%RH(默认)

   温度精度:±0.5℃(默认) 存储环境:-40℃~80℃

   输出信号:485、继电器(选配)、蜂鸣器(选配) 参数配置:软件设置

2. 产品选型

2.1 壁挂王字壳

FL-


菲勒公司代号


WS-


温湿度变送、传感器


N01-


485通讯(Modbus-RTU协议)


2-


壁挂王字壳


1-


内置铜头

2-


内置PE头

3-


内置西门子头

6-


外置防水探头

7-


外置高灵敏度探头

8-


外置普通探头

9-


外置金属防水探头

A-


外置长金属探头

B-


外置宽温探头


B1

内置蜂鸣器

R1

1路继电器常开点

R2

2路继电器常开点

2.2 86液晶壳

FL-


菲勒公司代号


WS-


温湿度变送、传感器


N01-


485通讯(Modbus-RTU协议)


1-


86液晶壳


0-

内置探头

6-

外置防水探头

7-

外置高灵敏度探头

8-

外置普通探头

9-

外置金属防水探头

A-

外置长金属探头

B-

外置宽温探头

2.3 其他

FL-


菲勒公司代号


WS-


温湿度变送、传感器


N01-


RS485通讯(Modbus-RTU协议)


8-

扁卡轨

9-

管道壳

DCB-

经济型


2.4 探头选型表




3. 设备安装说明

3.1 设备安装前检查

设备清单:

■变送器设备1台

■合格证、保修卡、售后服务卡等

■12V/2A防水电源1台(选配)

■USB转485(选配)

■485终端电阻(多台设备赠送)

3.2 接口说明

3.2.1 电源及485信号

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。

3.2.2继电器接口接线

可选配1路或者2路继电器常开触点输出。可选配是否内置蜂鸣器报警。

3.3 具体型号接线


3.3.1: 壁挂王字壳接线


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B


3.3.2: 管道壳接线

序号

内部标识

说明

1

485-A

485-A

2

V+

电源正(10~30V DC)

3

GND

电源负

4

485-B

485-B

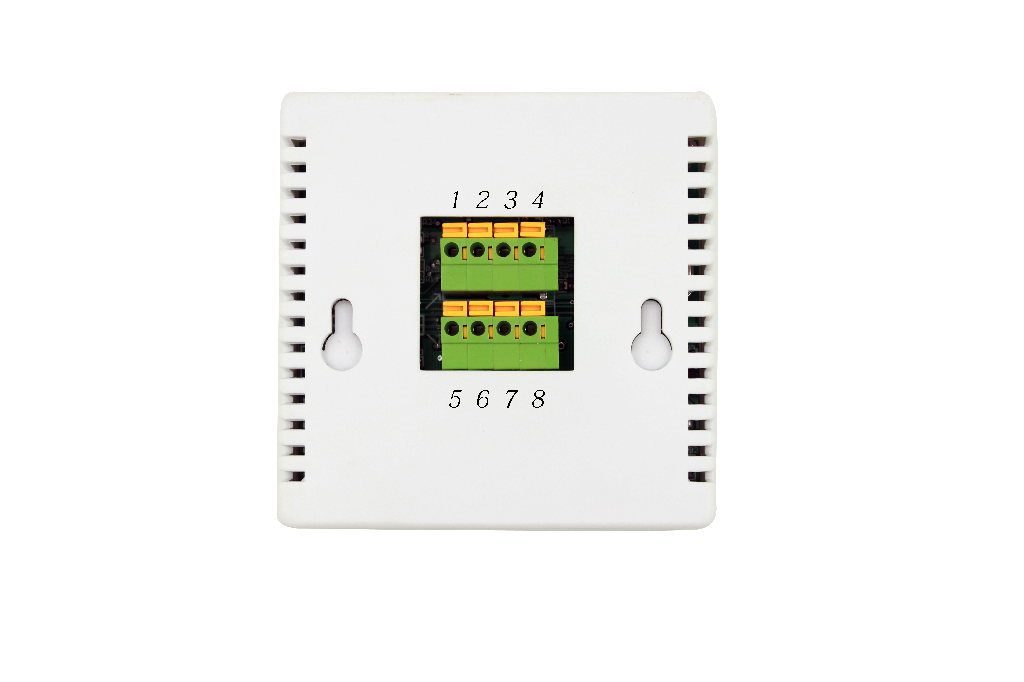

3.3.3: 86液晶壳接线



序号

说明

序号

说明

1

电源正(10~30V DC)

5

485-A

2

电源负

6

485-B

3

传感器黄色线

7

传感器黑色线

4

传感器棕色线

8

传感器蓝色线

      注:传感器内置时,3、4、7、8空闲。

 3.3.4: 扁卡轨接线










序号

说明

1

485-A

2

485-B

3

电源正(10~30V DC)

4

电源负

5

空脚


3.3.5: 经济型温湿度接线


标识

说明

电源

V+

电源正(10~30V DC)

GND

电源负

通信

485-A

485-A

485-B

485-B


3.4 485现场布线说明

多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参

考资料包中《485设备现场接线手册》。

4. 配置软件安装及使用

4.1 软件选择

   打开资料包,选择“调试软件”---“485参数配置软件”,找到

打开即可。

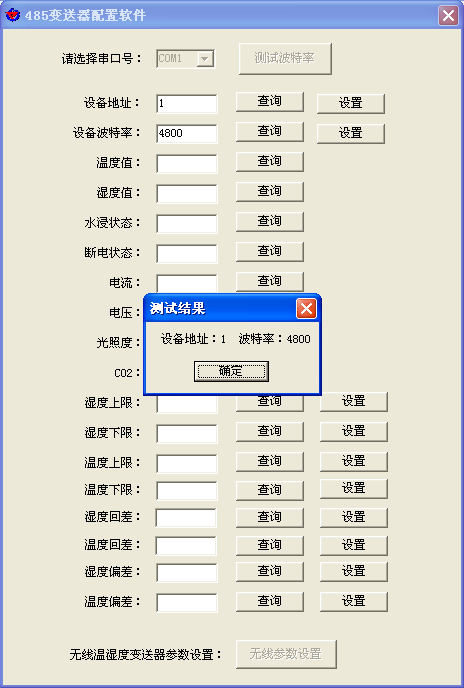

4.2 参数设置

①、选择正确的COM口(“我的电脑—属性—设备管理器—端口”里面查看COM端口),下图列举出几种不同的485转换器的驱动名称。


②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。

③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。

④、如果测试不成功,请重新检查设备接线及485驱动安装情况。



5. 通信协议

5.1 通讯基本参数

编 码

8位二进制

数据位

8位

奇偶校验位

停止位

1位

错误校验

CRC(冗余循环码)

波特率

2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s

5.2 数据帧格式定义

采用Modbus-RTU 通讯规约,格式如下:

初始结构 ≥4 字节的时间

地址码 = 1 字节

功能码 = 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构 ≥4 字节的时间

地址码:为变送器的地址,在通讯网络中是唯一的(出厂默认0x01)。

功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。

数据区:数据区是具体通讯数据,注意16bits数据高字节在前!

CRC码:二字节的校验码。


主机问询帧结构:

地址码

功能码

寄存器起始地址

寄存器长度

校验码低位

校验码高位

1字节

1字节

2字节

2字节

1字节

1字节

从机应答帧结构:

地址码

功能码

有效字节数

数据一区

第二数据区

第N数据区

校验码

1字节

1字节

1字节

2字节

2字节

2字节

2字节

5.3 寄存器地址

寄存器地址

PLC或组态地址

内容

操作

0000 H

40001

湿度

只读

0001 H

40002

温度

只读

5.4 通讯协议示例以及解释

举例:读取设备地址0x01的温湿度值

 问询帧:

地址码

功能码

起始地址

数据长度

校验码低位

校验码高位

0x01

0x03

0x00 0x00

0x00 0x02

0xC4

0x0B

 应答帧: (例如读到温度为-10.1℃,湿度为65.8%RH)

地址码

功能码

返回有效字节数

湿度值

温度值

校验码低位

校验码高位

0x01

0x03

0x04

0x02 0x92

0xFF 0x9B

0x5A

0x3D

温度计算:

当温度低于 0 ℃ 时温度数据以补码的形式上传。

温度:FF9B H(十六进制)= -101 => 温度 = -10.1℃

湿度计算:

湿度:292 H (十六进制)= 658 => 湿度 = 65.8%RH

6. 常见问题及解决办法

6.1 设备无法连接到PLC或电脑

可能的原因:

1)电脑有多个COM口,选择的口不正确。

2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。

3)波特率,校验方式,数据位,停止位错误。

4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。

5)485总线有断开,或者A、B线接反。

6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。

7. 联系方式

安徽菲勒电气有限公司

地址:安徽省天长市冶山镇

邮编:239300

电话:(86)0550-7785202

手机:18655077667

网址:http://ahfeller.com/

8. 文档历史

V1.0     文档建立。

V1.1     增加各种不同的卡轨壳。

V1.2     增加布线规则以及常见问题的解决办法。

9. 附录:各种壳体尺寸

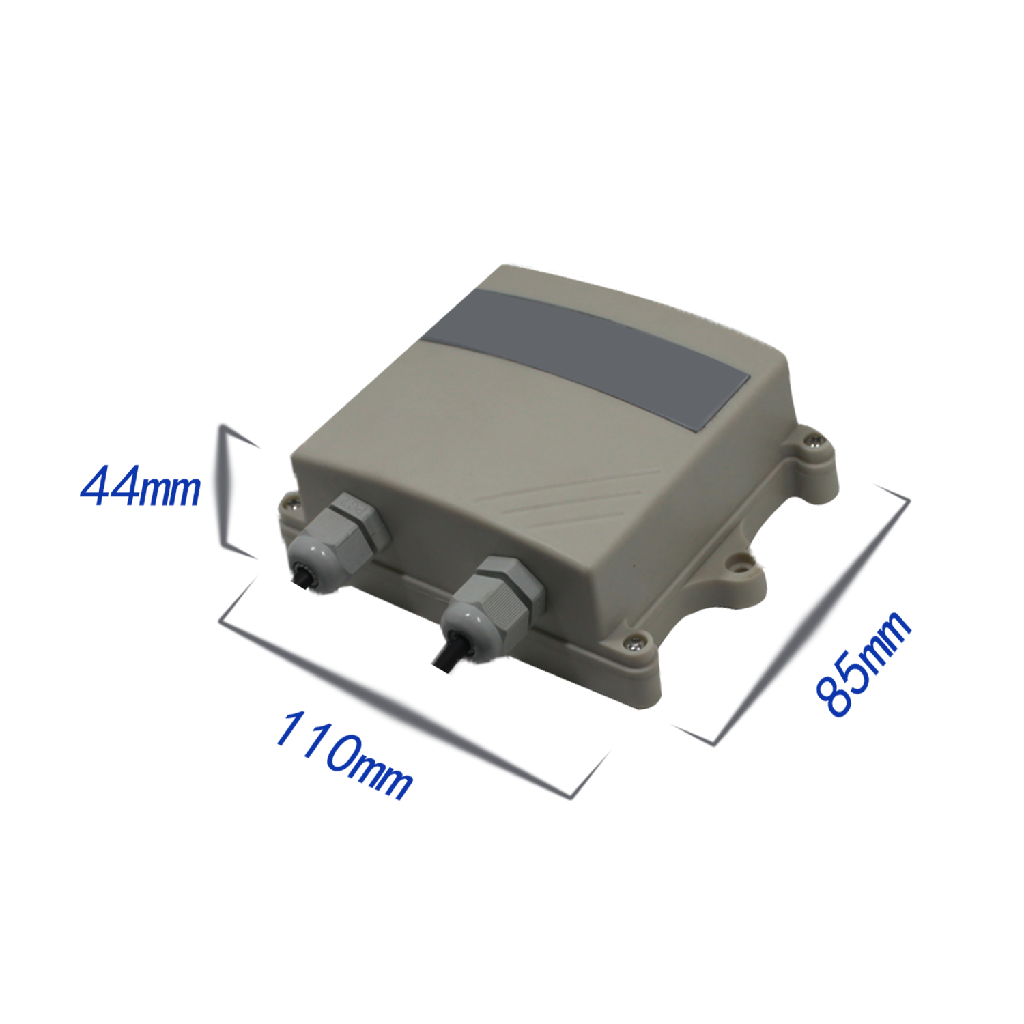

9.1: 壁挂王字壳:110×85×44mm

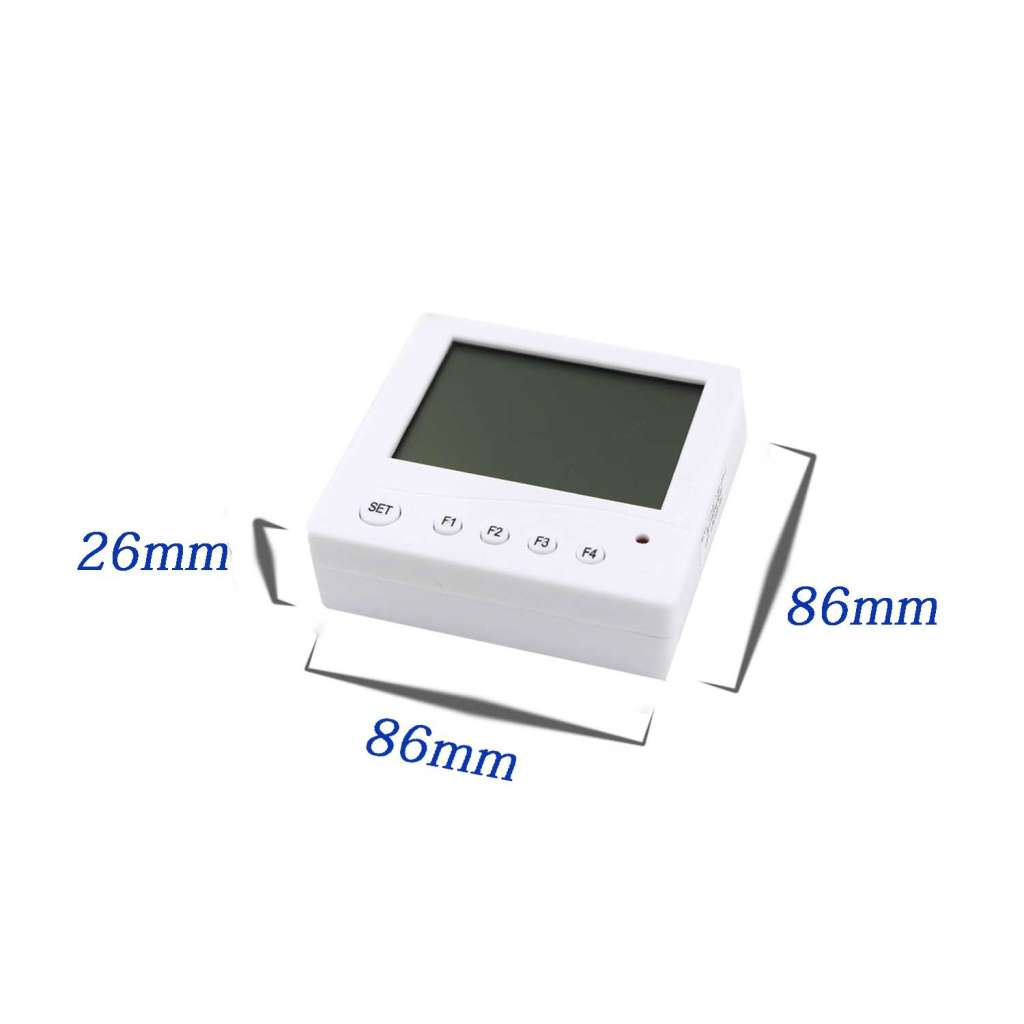

9.2: 86液晶壳:86×86×26mm

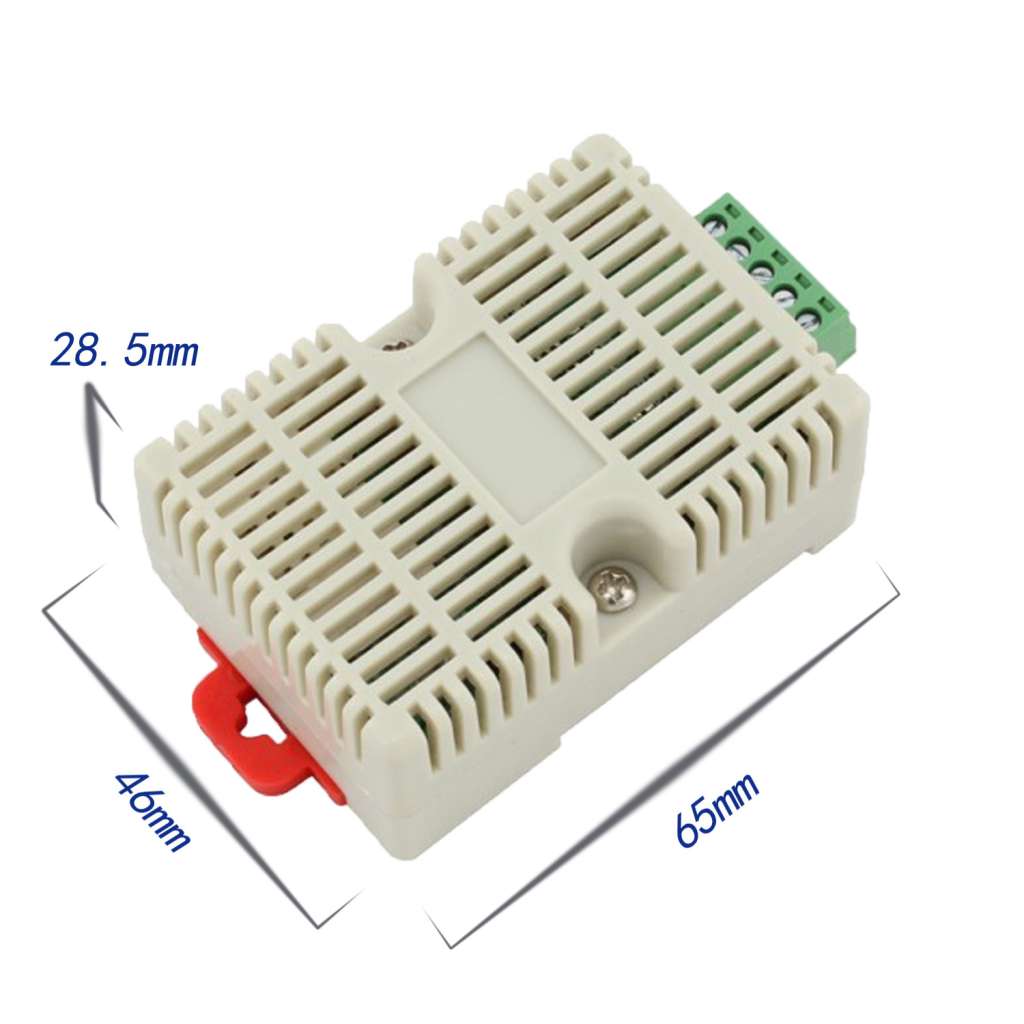

9.3: 扁卡轨:65×46×28.5mm

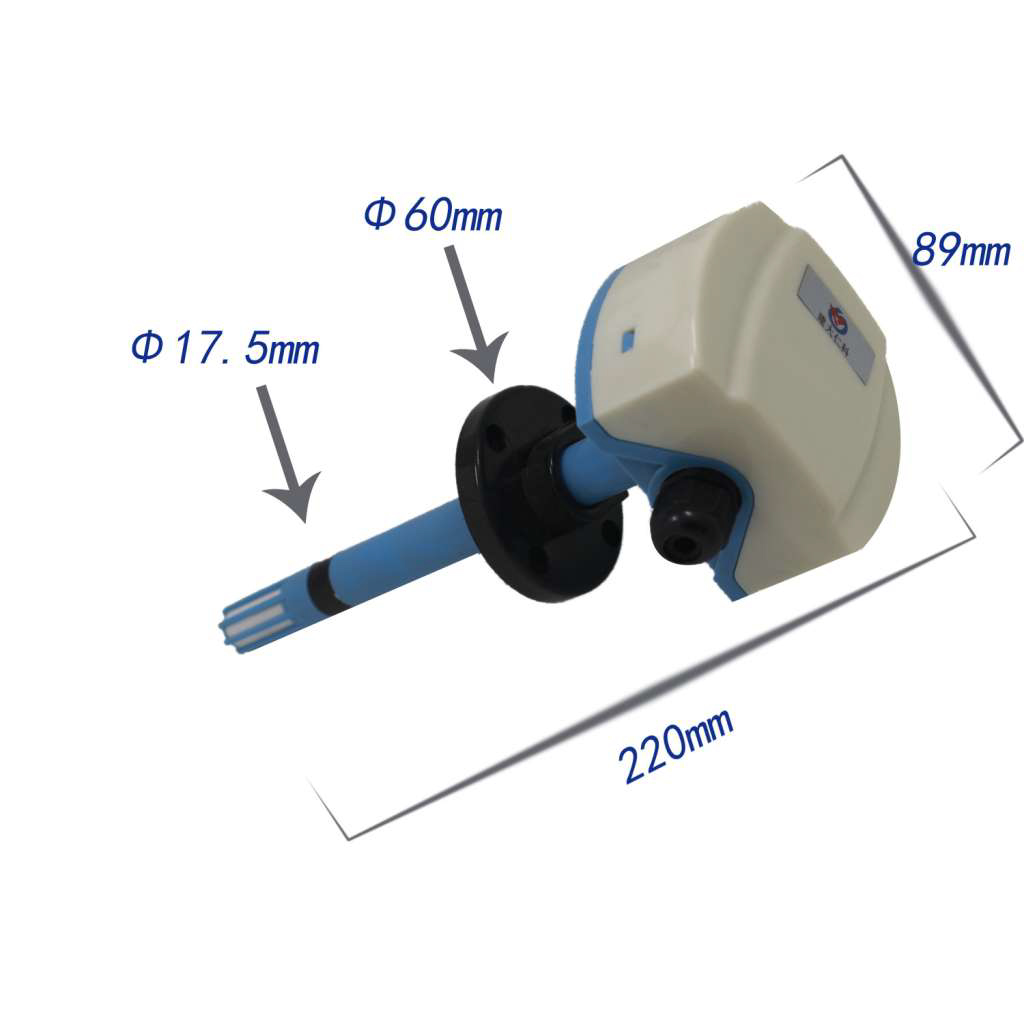

9.4: 管道壳:220×89mm

ABUIABACGAAg_aWV1wUogM3IngIwgAg4gAg 拷贝.jpg

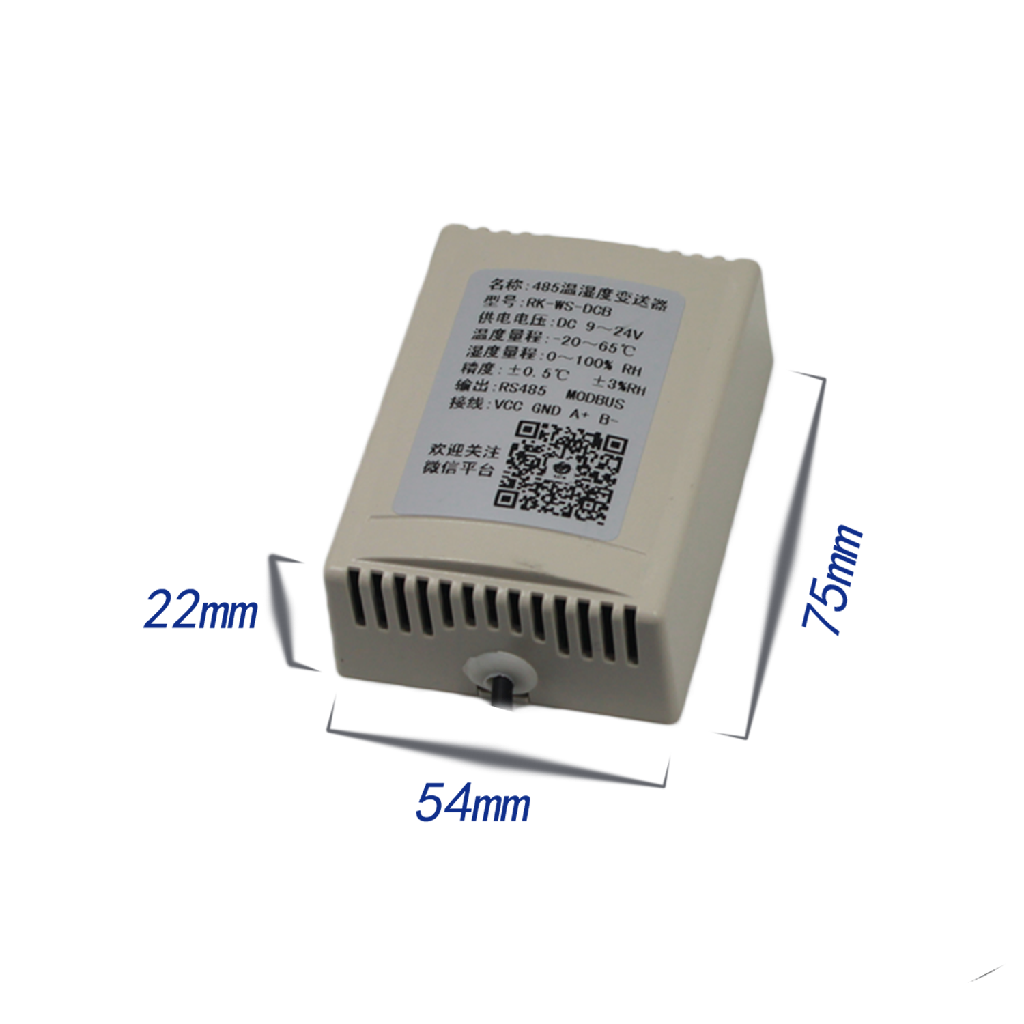

9.5: 经济型:75×54×22mm
